# 1.如何实现 $\alpha$ 融合

指通过颜色值中的 $\alpha$ 分量来控制颜色的透明度。如果物体是透明的,是可以看到物体背后的其他物体的。

  • 开启混合功能
gl.enable(gl.BLEND);
1
  • 指定混合函数
gl.blendFunc(gl.SRC_ALPHA,gl.ONE_MINUS_SRC_ALPHA)
1

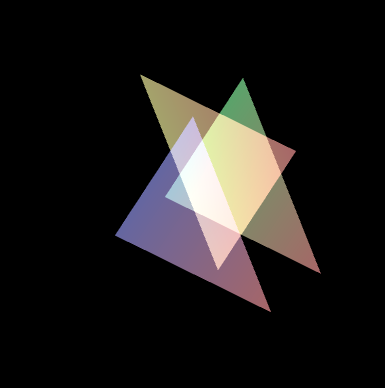

我们通过设置顶点的透明度以及开启混合和设置混合函数,可以看到物体的颜色跟之前完全不一样了。

a混合demo (opens new window)

# 2.混合函数

在进行 $\alpha$ 混合时,会用到了两个颜色,源颜色和目标颜色,前者是待混合进去的颜色,后者是已经在帧缓冲区中的颜色。通过设置混合模式,可以实现各种透明效果。

比如我们先绘制了一个三角形,然后在这个三角形之上又绘制了一个三角形,如果有重叠的我操作,就会设计混合操作。需要把后者的颜色混入到前者中,后者的颜色就是源颜色,前者的颜色就是目标颜色。

# 2.1、基本用法

gl.blendFunc(sfactor, dfactor) 用于指定源因子和目标因子的混合方式。函数的两个参数分别表示源因子(source factor)和目标因子(destination factor)

gl.blendFunc(src_factor,dst_factor)
1

gl.blendFunc 函数用于指定混合因子,混合因子不一样,最终的效果也会不一样。

# 2.2、参数说明

  • src_factor:源因子,指定源颜色应如何影响最终颜色。
  • dst_factor:目标因子,指定目标颜色应如何影响最终颜色。

常用的参数包括:

  • gl.ZERO:因子值为 0
  • gl.ONE:因子值为 1
  • gl.SRC_COLOR:使用源颜色。
  • gl.ONE_MINUS_SRC_COLOR:使用 1 减去源颜色。
  • gl.DST_COLOR:使用目标颜色。
  • gl.ONE_MINUS_DST_COLOR:使用 1减去目标颜色。
  • gl.SRC_ALPHA:使用源颜色的alpha值。
  • gl.ONE_MINUS_SRC_ALPHA:使用 1 减去源颜色的alpha值。
  • gl.DST_ALPHA:使用目标颜色的alpha值。
  • gl.ONE_MINUS_DST_ALPHA:使用1 减去目标颜色的alpha值。

# 2.3、示例

// 初始化WebGL上下文
var canvas = document.getElementById("canvas");
var gl = canvas.getContext("webgl");

// 启用混合
gl.enable(gl.BLEND);

// 设置混合函数
gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA);

// 清除颜色缓冲区
gl.clearColor(0.0, 0.0, 0.0, 1.0);
gl.clear(gl.COLOR_BUFFER_BIT);

// 设置绘制颜色(带透明度)
gl.color4f(1.0, 0.0, 0.0, 0.5);  // 半透明红色

// 绘制一个三角形
gl.begin(gl.TRIANGLES);
gl.vertex2f(-0.5, -0.5);
gl.vertex2f(0.5, -0.5);
gl.vertex2f(0.0, 0.5);
gl.end();
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23

在这个示例中,我们启用了混合功能,并设置了源因子为 gl.SRC_ALPHA(源颜色的alpha值),目标因子为 gl.ONE_MINUS_SRC_ALPHA(1减去源颜色的alpha值)。这意味着源颜色的 alpha 值决定了新颜色的影响程度,而(1 - 源颜色的alpha值)决定了现有颜色的影响程度。结果是常见的半透明效果。 最终的计算公式如下所示:

# 2.4、混合公式

混合公式的基本形式为:

混合后颜色 = 源颜色 * src_factor + 目标颜色*dts_factor
1

通过调整源因子和目标因子的值,可以实现不同的透明和混合效果。

# 2.5、混合模式

  • Alpha 混合:
gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA);
1

结果:实现透明度效果(常用)。

  • 加法混合
gl.blendFunc(gl.ONE, gl.ONE);
1

结果:颜色值相加,适用于光效、火焰等效果

  • 乘法混合:
gl.blendFunc(gl.DST_COLOR, gl.ZERO);
1

结果:颜色相乘,产生更暗的效果。

# 3.半透明物体的绘制

注意在绘制半透明物体的时候,需要将开启深度测试的代码关闭掉,这是因为 $\alpha$ 混合发生在绘制片元的过程中,当隐藏面消除功能开启时,被隐藏的片元不会被绘制,所以也不会发生混合过程,所以就不会出现半透明的效果。

  // Set the clear color and enable the depth test
  gl.clearColor(0.0, 0.0, 0.0, 1.0);
//   gl.enable(gl.DEPTH_TEST);
  // Enable alpha blending
  gl.enable(gl.BLEND);
  // Set blending function
  gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA);
  // gl.blendFunc(gl.SRC_ALPHA, gl.ONE);
1
2
3
4
5
6
7
8

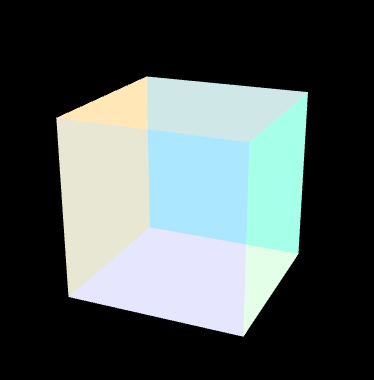

半透明的效果图如下所示

半透明物体demo (opens new window)

# 4.透明与不透明物体共存

关闭隐藏面消除功能是一个粗暴的解决方案,在绘制三维场景时,不透明和透明的物体都会有,所以肯定不能关闭隐藏面消除的功能,不然那些不透明物体前后关系会很混乱。不过我们可以通过下面的机制,来同时实现隐藏面消除和半透明效果。具体步骤如下所示:

  • 开启隐藏面消除功能
gl.enable(gl.DEPTH_TEST)
1
  • 绘制所有不透明物体 ($\alpha$=1)
  • 锁定用于进行隐藏面消除的深度缓冲区的写入操作,使之只读。
gl.depthMask(false)
1
  • 绘制所有半透明的物体 ($\alpha$!=1),注意应当按照深度顺序排序,然后从后往前绘制。
  • 释放深度缓冲区,是指可读可写。
gl.depthMask(true)
1

部分代码如下所示

....
function draw(gl, n, u_ModelViewMatrix) {
      //设置底色
    gl.clearColor(0.0, 0.0, 0.0, 1.0);
    //1. 开启隐藏面功能
    gl.enable(gl.DEPTH_TEST);
    //开启混合功能
    gl.enable(gl.BLEND);
    //指定混合函数
    gl.blendFunc(gl.SRC_ALPHA, gl.ONE_MINUS_SRC_ALPHA);
    //设置视角矩阵的相关信息(视点,视线,上方向)
    var viewMatrix = new Matrix4();
    viewMatrix.setPerspective(10.0, canvas.width / canvas.height, 1.0, 100.0);
    viewMatrix.lookAt(0.0, g_eyeY, 10.0, 0, 0, 0, 0, 1, 0);
    //设置模型矩阵的相关信息
    var modelMatrix = new Matrix4();
    modelMatrix.setRotate(g_eyeX, 0, 1, 0);

    //计算出模型视图矩阵 viewMatrix.multiply(modelMatrix)相当于在着色器里面u_ViewMatrix * u_ModelMatrix
    var modeViewMatrix = viewMatrix.multiply(modelMatrix);

    //将试图矩阵传给u_ViewMatrix变量
    gl.uniformMatrix4fv(u_ModelViewMatrix, false, modeViewMatrix.elements);

    gl.clear(gl.COLOR_BUFFER_BIT | gl.DEPTH_BUFFER_BIT);
    // 2. 绘制不透明的物体
    //绘制所有不透明的物体
    gl.drawArrays(gl.TRIANGLES, 0, 3);
    // 3.锁定深度缓冲区
    //锁定用于进行隐藏面消除的深度缓冲区的写入操作,使之只读
    gl.depthMask(false);
    // 4. 绘制透明的物体
    //绘制透明的
    gl.drawArrays(gl.TRIANGLES, 3, 6);

    //5. 释放深度缓冲区,使之可读可写
    gl.depthMask(true);
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38

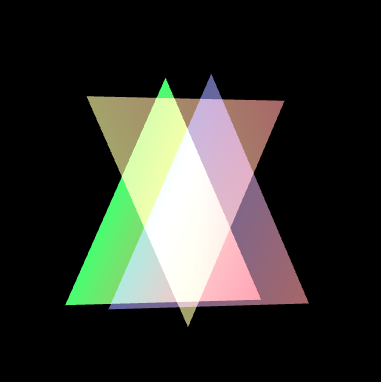

透明和不透明物体共存demo (opens new window)
